污水处理设备
产品详细介绍

地埋式一体化污水处理设备

主要特点

1、可埋入地表以下

2、无污泥产生

3、对周围无影响

4、全自动控制、不需人员管理

5、操作简单、维修方便

6、工艺新、效果好

7、使用寿命长


适用范围

设备适用于住宅区,宾馆,疗养院,学校,矿山,工厂等生活有机污水处理及与之类似的工业有机污水处理。

工艺说明

地埋式一体化污水处理设备的设计主要是对生活污水和与之类似的工业有机污水处理,其主要处理手段是采用目前较为成熟的生化处理技术接触氧化法,水质参数按一般生活污水水质设计计算,进水BOD5按20Omg/l计,出水BOD5按20mg/l计。

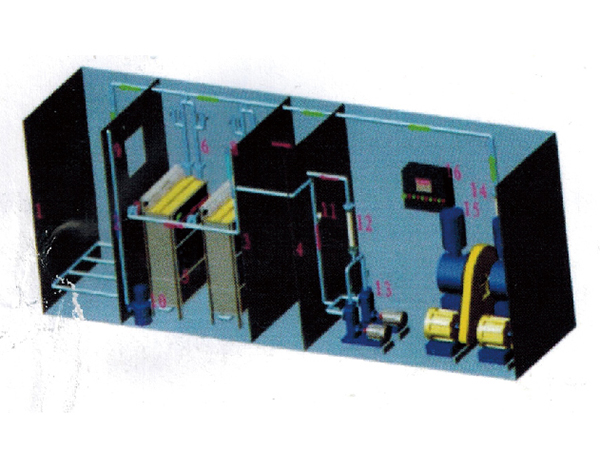

共有六部分组成:(1)初沉池(2)接触氧化池(3)二沉池(4)消毒池,消毒装置(5)污泥池(6)风机房,风机;现分别论述如下:

(1)初沉池:该设备初沉池为竖流式沉淀池。污水在沉淀池的上升流速为0.3-0.7毫米/秒,沉淀下来的污泥用空气提至污泥池。(注:WSZ-A0.5-5m³/h不设污泥池)

(2)接触氧化池:缺氧池的水自流至接触池进行生化处理,接触池分为三给,总停留时间为5小时以上,加强型设备接触氧化时间可达6小时,填料为新颖立体弹性填料,易结膜,不堵塞,填料比表面积为20O mf /m?,接触池水比在<15:1左右。(注;WSZ-A0.5-5m³/h接触池为二级)

(3)二沉池:生化后的污水流到二沉池,二沉池为二只竖流式沉淀池并联运行,上升流速为0.3-0.4毫米/秒,排泥采用空气提至污泥池。(注: WSZ-A0.5-5 m³/h污泥自流到污泥池中)

(4)消毒池与消毒装置:消毒池按规范:"TJ14-74"标准为30分钟,若是医院污水,消毒池可增加停留时间至1-1.5小时。采用固体氯片接触溶解的消毒方式,消毒装置能根据出水量的大小不断改变加药量,达到多出水多加药,少出水少加药的目的。需要其它消毒装置可另行配制。

(注:如用于工业污水,消毒池与消毒装置可以不要。)

(5)污泥池:二沉池的所有污泥均用空气提至WSZ-A的污泥池内进行好氧消化,污泥池的上清液加流至调节池内进行再处理,消化后剩余污泥很少,一般1-2年清理一次,清理方法可用吸粪车从污泥池的检查孔伸入污泥庭部进行抽吸后外运即可。(wSZ-A0.5-5m³/h污泥采用大厌氧消化)

(6)风机房、风机:设备WSZ-A的风机房设在消毒池的上方,风机房进口采用双层隔音、进风口有消声器、风机过滤器,因此运行时无噪声。风机采用二台L型罗茨鼓风机,能自动交替运行,单台风机运行寿命30000小时左右。

工艺流程图


技术参数


说明:1、当进水BOD5小于等于200mg/L小时,则出水BOD5小于等于30mg/L

2、本厂有关技术参数修正,不另行通知用户

3、30T/H以上资料另行提供


设备结构与特点

1、地埋式一体化污水处理设备因为埋地设置,维护与保养较为困难,因此在设计中该设备就考虑了它的免维护性,整个设备结构合理可靠,同时也考虑到即使发生一些故障,也可通过设备的各检查孔进入设备内。

2、地埋式一体化污水处理设备所有设施均设置在若干个箱体内,箱体采用A,钢板制作,钢板厚度8mm,各箱体用无缝钢管联接,设备内外均采用化工部推广产品氯磺化聚乙烯防腐涂料,设备一般涂刷该涂料8道:2道底漆6道面漆。防腐寿命一般可达10年以上。

3、整套地埋式一体化污水处理设备设计维护保养周期为10年。

设备配套水泵

地埋式一体化污水处理设备所配套的水泵是用于把污水从调节池内提升至WSZ-A设备内,水泵采用由南京深井泵厂与德国联合生产的AS型抗堵塞撕裂型潜污泵。

该水泵排污能力强,无堵塞,能有效地通过直径30-80毫米的固体颗粒,该水泵的撕裂机构能够把长纤状物质撕裂。无需在水泵上加滤网,水泵可安全运行8000小时以上。

水泵配有电气保护开关,浮球开关,自动耦合装置,地埋式一体化污水处理设备配套水泵采用两台,其中一台备用。


设备安装,调试,维护

1、安装:本设备有两种安装形式,一是安装在地坪以上。二是安装在地坪以下。根据安装图与基础图,设备混凝士底板大小规格与平面安装图相同(基础)。要求基础平均承压5t/m²以上,基础必须水平。如设备安装在地坪下,基础地坪相对标高与设备高度相同,四周挖掘宽度必须离基础边线500mm以上,以便安装管道。

根提安装图就位,用吊车吊入设备,箱体的位置,方向不能放错,互相间距必须准确,装好设备联接管道。

安装完毕后必须把设备存满水,试水各管口必须不渗漏,把两只二沉池替水槽调整在同一水平线上,进一步检查确认无不妥后,即可用土填入设备四周间隙中,并整平地面。把电控柜控制线与设备接通,接线时注意风机,电机的转向,必须与风机所指方向相同。

注意事项︰设备安装之后,必须保证下雨不积水;设备的排出水管道必须在相对地坪-0.6m以下;设备上方不得压有重物,不得有大型车辆通过;设备一般不得抽空内部污水,以防地下水把设备浮起。

2、调试:污水泵按额定流量把污水抽入设备内,启动风机进行曝气。每天观察接触池内填料情况,如填料上长出橙黄或橙黑色的一层膜即已培养好生物膜,这一过程一般要7-15天,一如是工业有机污水,可以先用生活污水培养好生物膜后,再逐渐引入工业污水进行生物膜训化。

3、设备维护保养:WSZ-A设备必须建立一套定期保养制度,主要易损部件风机与水泵,风机转向不能搞反,如进入污水,必须清理,更换机油后方能使用,风机启动前必须注意空气闸门是否打开,风机必须每运10000小时保养一次。水泵必须每运行5000-8000小时保养一次。
